你有沒有經歷過洗澡時突然斷電摸著黑去找（包）電（租）閘（婆）？
跟女兒視頻時只有圖像沒有聲音？氣到不想喂雞只想摔手機？
三部手機一起充電一言不合就斷電？一點商量的余地也沒有？
從未享受過空調電影沙發西瓜四者搭配組合的美好......
卻每天在感受跳閘后等待的炎熱和焦灼......
在裝修設計中，很多業主更關注的是格局、美觀設計，往往忽略了最關乎家居舒適度的水電設計，也就導致了生活品質的下降，增添了生活的疲憊感。
想要在工作空余的休閑時間擁有一個完美的午后？想要洗澡時再也不用擔心斷電？想要數臺設備一起嗨森充電燃到爆？
那就從家裝電路細節小知識開始學起吧~
分層設開關箱
躍層、別墅宜分層設置開關箱。
開關箱距完成地面1800mm以上，避免兒童接觸。
▼

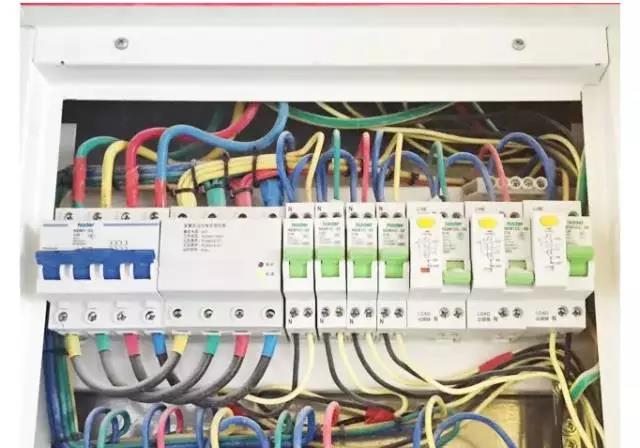

分層開關箱式樣

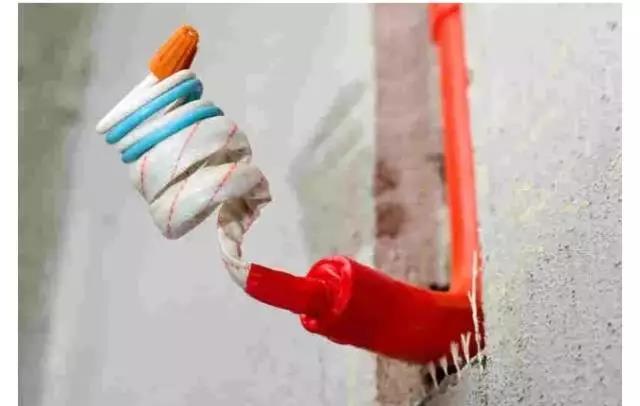

鏡前燈電源線保護
鏡前燈、壁燈等的電源線須用PVC線管引出，并用黃蠟管保護（兩管交接處纏繞電工膠布3-5圈）。
▼
鏡前燈電源線式樣
排管布線要求
排管布線須遵循橫平豎直原則，施工順序為：彈線→開槽→固定底盒→排管→穿線。線路長度超過15米，或轉彎超過3處，須增設拉線盒。
▼

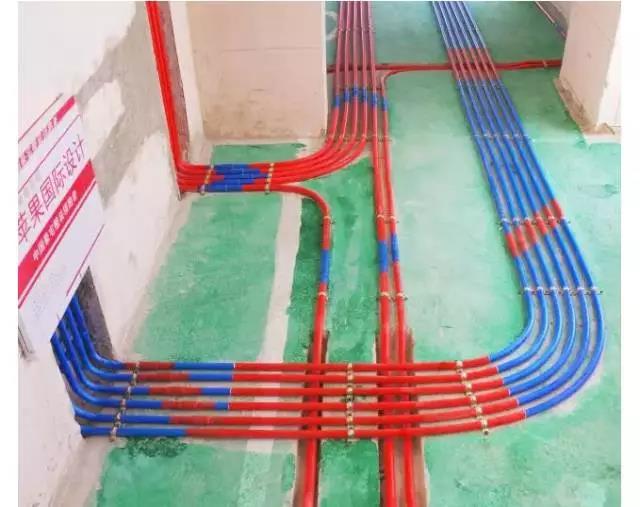

墻地面排管布線式樣

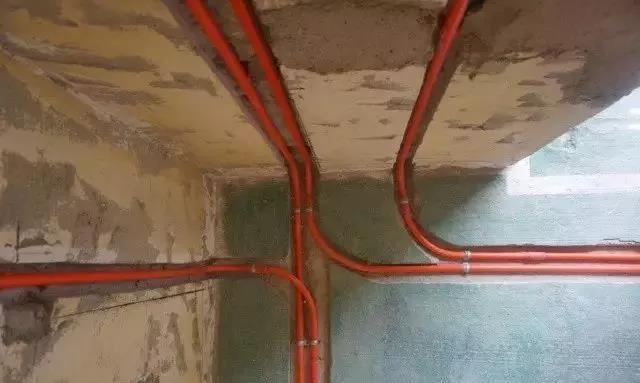

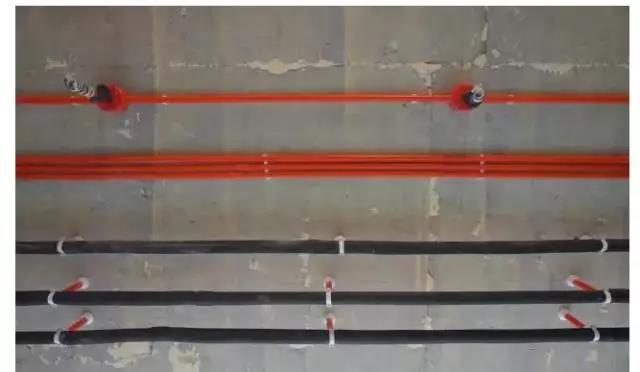

頂面排管布線式樣
線管固定
電源線、信號線必須穿入阻燃型線管或黃蠟管內，地面線管用鍍鋅管卡固定，頂面、墻面線管用中心卡固定。
▼

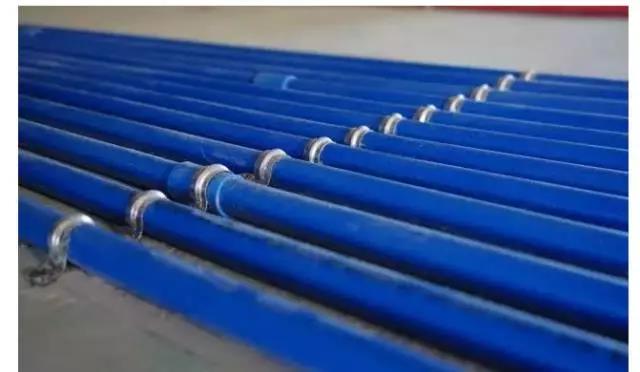

地面線管固定式樣

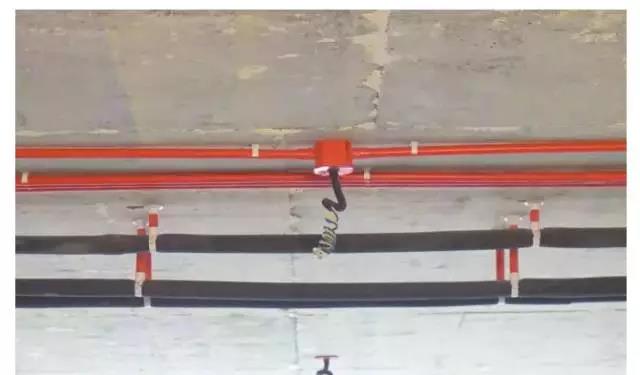

頂面線管固定式樣

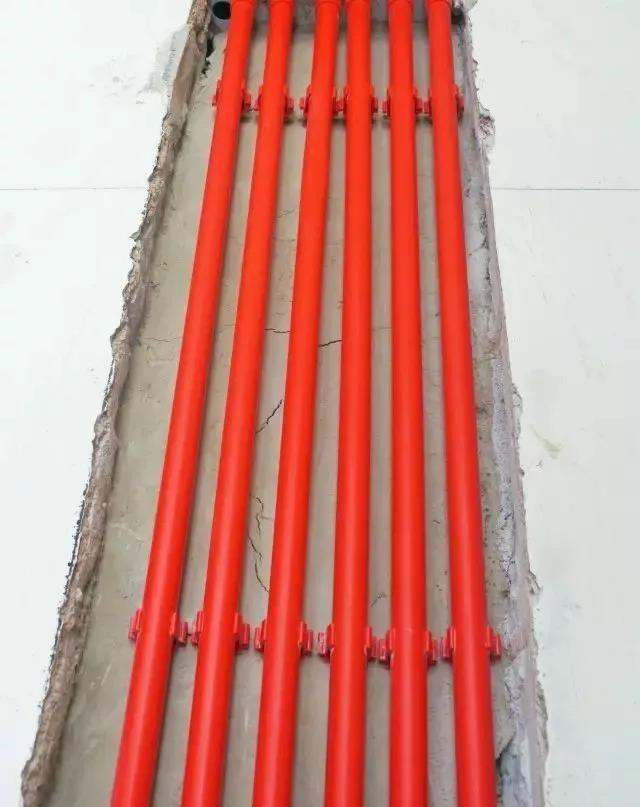

墻面線管固定式樣
線管轉彎
線管轉角彎成弧形，小彎內弧半徑約為180mm，大彎內弧半徑約為600mm，同一工地半徑相近。
▼

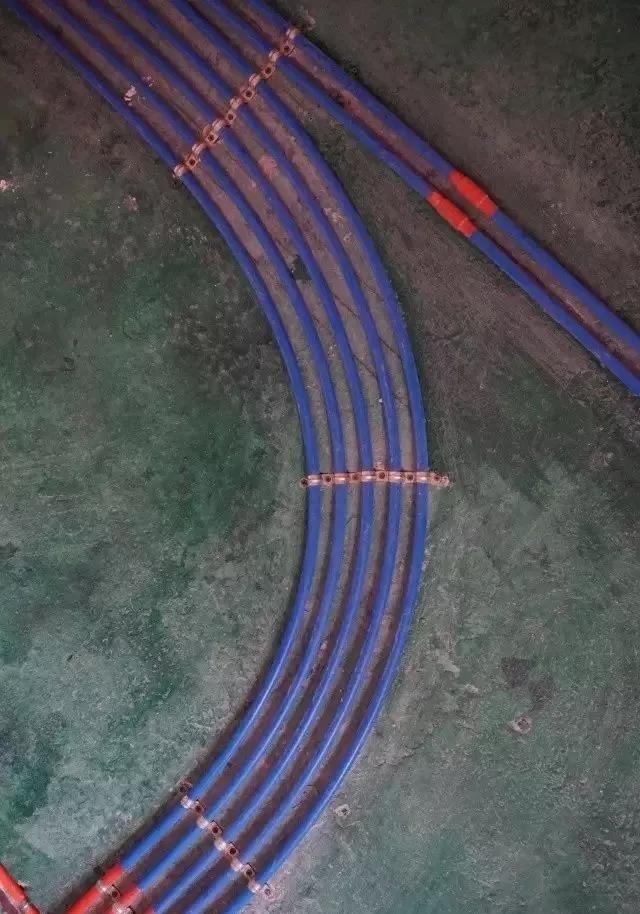

線管轉彎式樣
強、弱電線路布置
強、弱電線路平行布置，間距不得小于300mm。強弱電交叉布置時，須進行弱電屏蔽處理（弱電線管先包裹錫鉑，外面再緊密纏繞紅色防水電工膠布，兩端超過強電線管外側150mm）。
▼

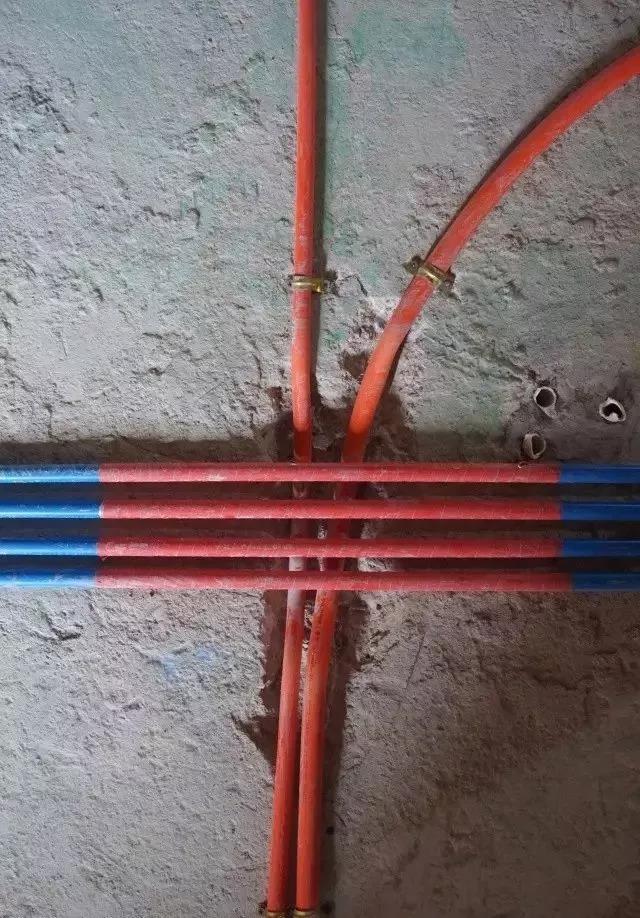

弱電屏蔽式樣

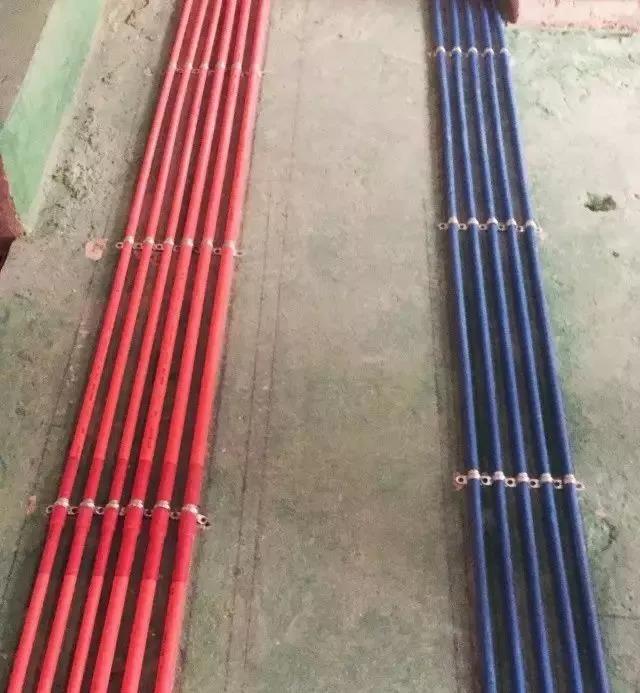

強弱電間距式樣
底盒、分線盒
底盒、分線盒內導線應留有余量，底盒內線頭長度宜為100-150mm；分線盒（八角盒）內線頭長度宜為：吊頂高度+300mm，開關箱內線頭長度不得大于開關箱周長。分線盒（八角盒）：一燈一盒，加蓋，燈頭線宜用黑色塑料波紋管保護，線頭盤成環形。
▼

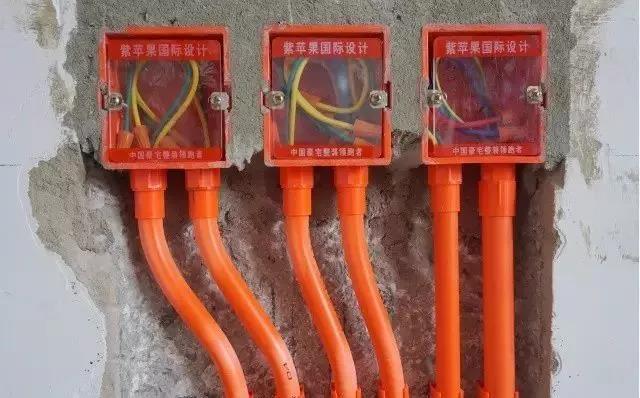

底盒內線頭長約150mm

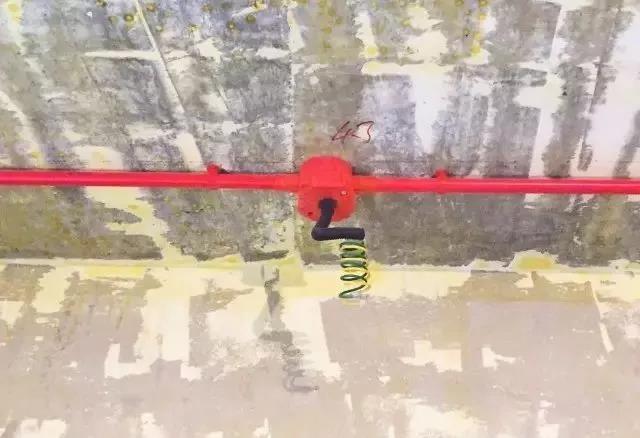

一燈一盒，線頭穿黑色波紋管
潮濕區域線管保護
潮濕區域強電不得走地面，特殊情況在地面布線，線管直接須加PVC專用膠水，并包裹防水電工膠布3-5圈（紅管包藍色膠布，藍管包紅色膠布），過道處地面管線用水泥砂漿“八“字護坡保護。
▼

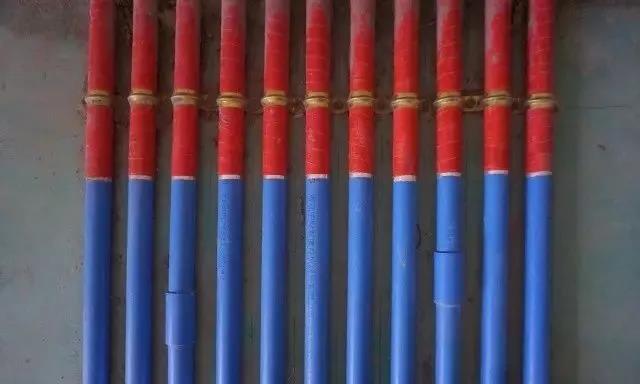

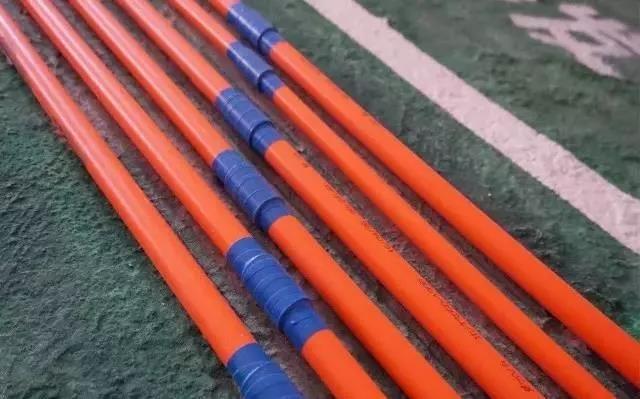

紅管直接密封式樣
藍管直接密封式樣
地面繞行電路
地面繞行的電路靠墻邊布置為宜，離墻距離不得大于300mm。
▼
地面繞行電路式樣
插座使用
櫥柜內與出水口相鄰的插座（小廚寶、碎渣機等），須使用防濺插座。廚房內連接炊具的插座宜帶開關。
▼

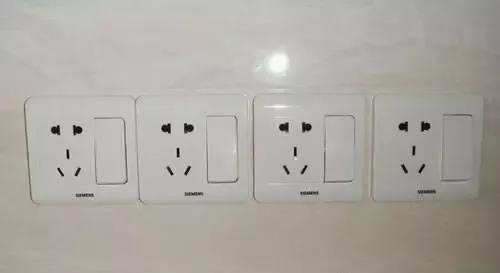

帶開關插座式樣
防濺插座式樣
輕質隔墻底盒設置
輕質隔墻、木質護墻板等處安裝插座，必須設計底盒。
▼

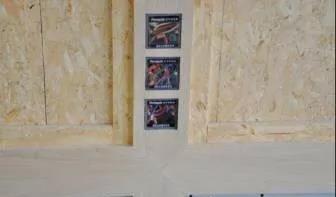

護墻板插座設計底盒
紫蘋果電路工藝，遴選一線品牌優質絕緣、阻燃材料。結合“回路設置表”、“分層設開關箱”、“漏電保護”、“弱電屏蔽”、“電路防潮”、“線管固定”等工藝，保障用電安全，生活用電更放心。
1、照明、普通插座、空調插座、廚房、衛生間及其他大功率設備分別設置回路
2、強弱電線管間距不小于300mm
3、線路分色，紅色火線、藍色零線、雙色接地線
4、相鄰底盒高低差≤1mm
5、同一房間底盒高低差≤5mm（新裝）
6、弱電線路全部導通
7、開關、插座設備齊全、位置合理
8、所有線頭都保護好，并卷起收好
9、開關、插座與燃氣管間距不小于300mm
10、線與線之間、線與地之間電阻≥0.5兆歐
11、線管與底盒、分線盒用鎖扣連接固定
